FIREWALL PADA VOIP SERVER

 FIREWALL  PADA VOIP SERVER

HARDWARE YANG DIGUNAKAN :
- 1 ROUTER
- 1 SWITCH
- 1 ACCESS POINT
- 3 PHONE
- 5 PC (3 PC WIRELESS)



1. MEMBUAT TOPOLOGI

    - Letakkan hardware yang digunakan seperti pada gambar dibawah
    - Pasang kabel seperti pada gambar

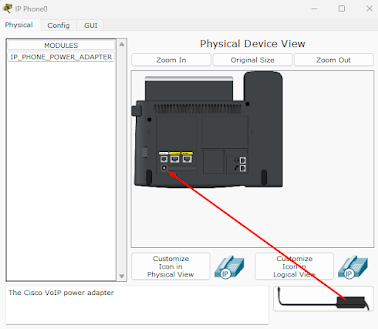

 - Pasangkan kabel phone agar nyala

    - Jika sudah dipasang kabel yang menghubungkan switch dengan phone akan berwarna hijau

2. KONFIGURASI

    - Konfigurasi Switch
          Tekan Switch - CLI - Lalu ketik seperti dibawah:
                >en
                #conf t
                #int range fa0/1-24
                #switchport voice vlan 1
                #ex

    - Konfigurasi Router
           Tekan Router - CLI - Lalu ketik seperti dibawah:
                Continue with configuration dialog : no
                >en
                #conf t
                #ip dhcp pool voice
                #network 192.168.6.1 255.255.255.0    (IP sesuaikan dengan keinginan kalian)
                #default-router 192.168.6.1
                #option 150 ip 192.168.6.1
                #ip dhcp excluded-address 192.168.6.1
                #hostname R_server
                #int fa0/0
                #ip address 192.168.6.1 255.255.255.0
                #no shutdown
                #ex

                #telephony-service
                #max-ephone 3
                #max-dn 3
                #ip source-address 192.168.6.1 port 2000
                #auto assign 1 to 3
                #ex



                #ephone-dn 1
                #number 111

                (Tunggu sampai mucul tulisan registered)

                #ex

                #ephone-dn 2
                #number 222

                #ex

                #ephone-dn 3
                #number 333

                #ex

3. DHCP PC

      Klik PC - Dekstop - IP Configuration - Klik DHCP seperti dibawah
      *Lakukan DHCP pada PC yang kabelnya terhubung dengan switch

4. MEMBERI NAMA PADA PC

        - Agar memudahkan ke langkah selanjutnya, lebih baik kita beri nomor ip pada pc seperti gambar dibawah
        * Cara cek ip bisa ke bagian IP Configuration lalu dibagian IP Address adalah nomor IP

5. MEMBUAT FIREWALL

        - Klik PC di ruang server - Dekstop - Firewall

        CARA BLOCK

            - Action : deny

            - Remote IP : 192.168.6.6 (alamat tujuan untuk di blok)
            - Protocol : IP
            - Remote Wildcard Mask : 0.0.0.0

        CARA UNBLOCK

            - Action :allow

            - Remote IP : 192.168.6.7 (alamat tujuan untuk di unblock)
            - Protocol : IP
            - Remote Wildcard Mask : 0.0.0.0

6. TEST FIREWALL

        - Kirim pesan dari ruang server atau guru ke ruang staf
        * Jika alamat tujuan yang kita tadi block berstatus failed, sedangkan jika kita unblock berstatus succesful

7. TEST CALL

            PENELPON

        - Klik phone - GUI - masukkan nomor yang dituju



            PENERIMA

        - Klik phone yang dituju - GUI - Tekan gambar telepon untuk mengangkat
