KONFIGURASI FIREWALL PADA VOIP SERVER BAGIAN 2


HARDWARE YANG DIGUNAKAN :
- 3 ROUTER
- 6 SWITCH
- 9 PC
- 9 PHONE
- 1 SERVER


LANGKAH-LANGKAH
1. MEMBUAT TOPOLOGI
    - PASANG HARDWARE DAN KABEL SEPERTI PADA GAMBAR
    - BERIKAN IP PADA JARINGAN SESUAI PADA GAMBAR

2. KONFIGURASI ROUTER
    * ROUTER GEDUNG A (SEBELAH KIRI)
            ip dhcp pool voicea
            network 192.168.30.0 255.255.255.240
            default-router 192.168.30.1
            option 150 ip 192.168.30.1
            ex
            hostname Gedung_A
            int fa0/0
            ip address 192.168.30.1 255.255.255.240
            no sh
            ex
            telephony-service
            max-ephone 4
            max-dn 4
            ip source-address 192.168.30.1 port 2000
            auto assign 1 to 4
            ex
            ephone-dn 1
            num 111
            ex
            ephone-dn 2
            num 222
            ex
            ephone-dn 3
            num 333
            ex

    * ROUTER KANTOR (TENGAH)
            ip dhcp pool voiceb
            network 192.168.20.0 255.255.255.240
            default-router 192.168.20.1
            option 150 ip 192.168.20.1
            ex
            hostname Gedung_B
            int fa0/0
            ip address 192.168.20.1 255.255.255.240
            no sh
            ex
            telephony-service
            max-ephone 4
            max-dn 4
            ip source-address 192.168.20.1 port 2000
            auto assign 1 to 4
            ex
            ephone-dn 1
            num 444
            ex
            ephone-dn 2
            num 555
            ex
            ephone-dn 3
            num 666
            ex

    * ROUTER GEDUNG B (SEBELAH KANAN)
            ip dhcp pool voicec
            network 192.168.50.0 255.255.255.240
            default-router 192.168.50.1
            option 150 ip 192.168.50.1
            ex
            hostname Gedung_B
            int fa0/0
            ip address 192.168.50.1 255.255.255.240
            no sh
            ex
            telephony-service
            max-ephone 4
            max-dn 4
            ip source-address 192.168.50.1 port 2000
            auto assign 1 to 4
            ex
            ephone-dn 1
            num 777
            ex
            ephone-dn 2
            num 888
            ex
            ephone-dn 3
            num 999
            ex

3. KONFIGURASI ROUTER LAGI
    * ROUTER GEDUNG A (SEBELAH KIRI)
            router ospf 1
            router-id 1.1.1.1
            network 10.10.10.0 255.255.255.252 area 0
            network 192.168.30.0 255.255.255.240 area 0
            network 192.168.40.0 255.255.255.240 area 0

    * ROUTER KANTOR (TENGAH)
            router ospf 2
            router-id 2.2.2.2
            network 10.10.10.0 255.255.255.252 area 0
            network 10.10.20.0 255.255.255.252 area 0
            network 192.168.10.0 255.255.255.240 area 0
            network 192.168.20.0 255.255.255.240 area 0

    * ROUTER GEDUNG B (SEBELAH KANAN)
            router ospf 3
            router-id 3.3.3.3
            network 10.10.20.0 255.255.255.252 area 0
            network 192.168.50.0 255.255.255.240 area 0
            network 192.168.60.0 255.255.255.240 area 0

4. SETTING IP PC
    * PC DHCP
            DHCP PADA PC YANG TERHUBUNG JARINGAN :
            - 192.168.30.0/28
            - 192.168.20.0/28
            - 192.168.50.0/28
    * PC STATIC
            ISI IP STATIC PADA PC YANG TERHUBUNG JARINGAN :
            - 192.168.40.0/28
            - 192.168.10.0/28
            - 192.168.60.0/28
            PADA PC STATIC ISI SEPERTI DIBAWAH :




5. TEST PING
    LAKUKAN TEST PING PADA PC YANG BERBEDA ROUTER, MISAL PING PC GEDUNG A KE GEDUNG B, ATAU GEDUNG B KE KANTOR, ATAU SEBALIKNYA

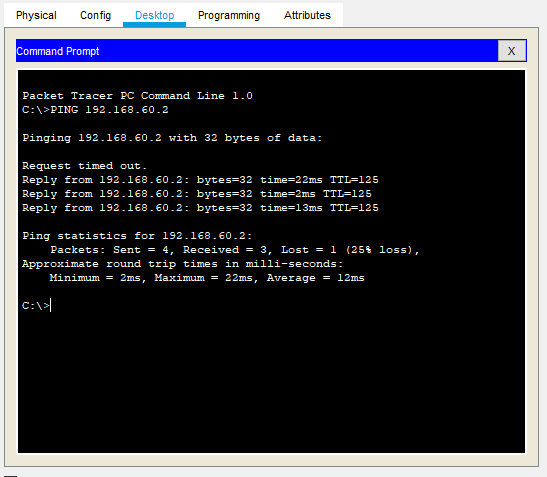

    - CONTOH PING GEDUNG C KE KANTOR : ping 102.168.10.3

    - CONTOH PING GEDUNG A KE GEDUNG C : ping 102.168.60.2
